架构漂移是文档化设计与实际代码之间的无声偏离。本指南解释了漂移的成因、如何检测它，以及如何防止你的架构图沦为一纸空文。

架构漂移检测：保持代码与设计的一致性

在你的组织中，某处存在着一张错误的架构图。也许它展示了一个六个月前已被合并到其他服务中的微服务。也许它标注着 Redis 作为缓存层，而团队早在一次生产事故中就切换到了 Memcached。也许它描绘了一个整洁的六边形架构，而这个服务实际上已经积累了足够多的捷径和变通方案，看起来更像一团意大利面。

这就是架构漂移：系统文档化描述与实际运行方式之间逐渐的、无声的偏离。与 Bug 不同，漂移不会触发告警。与性能退化不同，它不会出现在监控中。它静静地潜伏着，直到有人基于过时的文档做出了决策——而那个决策最终被证明是错误的。

架构漂移是普遍存在的。每个团队都会经历它。问题不在于你的文档是否会漂移，而在于你多快能发现它，以及你将如何应对。

什么是架构漂移？

架构漂移是指软件系统的实际实现偏离其文档化或预期架构的现象。这一术语诞生于学术软件工程界，但对于每一位实践中的工程师来说都再熟悉不过了。

漂移在架构文档的各个层面都会出现：

结构漂移

文档化的结构不再与代码库匹配：

一个记录为独立容器的服务被吸收进了单体应用
一个组件被重命名了，但图表仍然显示旧名称
一个新服务被创建了，但从未被添加到架构模型中
数据库从 MySQL 迁移到了 PostgreSQL，但容器图仍然标注为 MySQL

行为漂移

文档化的行为不再与现实匹配：

一个同步 API 调用被替换为异步消息，但关系描述仍然标注为 "REST/HTTP"
数据流被改为通过 API Gateway，但图表仍显示服务间的直接通信
添加了一个认证步骤，但未反映在系统上下文图中

依赖漂移

文档化的依赖关系不再匹配实际的集成情况：

一个第三方 API 被替换为内部自研方案
添加了一个新的外部依赖（支付服务商、监控服务），但未被记录
一个集成已被停用，但仍出现在系统上下文图中

决策漂移

文档化的架构决策不再被遵循：

一条 ADR 规定"所有持久化存储使用 PostgreSQL"，但某个团队开始使用 MongoDB
合规性规则规定"前端不得直接访问数据库"，但有人添加了客户端的 Supabase 集成
部署架构标明"单区域部署"，但服务实际上已部署到了多个区域

架构漂移发生的原因

理解漂移的成因对于预防至关重要。漂移通常并非出于恶意甚至疏忽——它是软件开发方式的自然产物。

速度优先于文档

当需要在周五之前交付功能时，更新架构图往往是第一个被舍弃的。代码变更才是可交付成果，文档更新只是额外开销。这在短期内是理性的行为，但从长远来看却是灾难性的。

众多微小变更

漂移很少发生在某个戏剧性的时刻。它通过数百个微小的变更逐渐累积，每一个都小到不值得更新文档：

重命名一个文件
添加一个工具包
更换一个库依赖
将一个函数提取到独立模块中

没有哪个单独的变更重要到需要触发文档更新。但它们加在一起，却改变了整个架构。

团队人员流动

当工程师离开时，他们带走了隐性知识。新团队继承了代码库，却没有继承对其结构设计原因的理解。他们基于代码中看到的内容而非文档所述来进行修改，进一步加剧了漂移。

缺乏反馈循环

如果没有人检查文档是否与现实匹配，漂移就是不可见的。没有检测机制的情况下，发现漂移的唯一途径就是在事故中、审计中，或者当新工程师指出图表与代码不一致时。届时漂移可能已经相当严重了。

紧急变更

生产事故常常需要架构上的捷径：绕过 API 层的直接数据库连接、硬编码的配置而非使用配置服务、本应临时的缓存变成了永久方案。这些变更绕过了正常的审查流程，且几乎不会被记录下来。

架构漂移的代价

漂移不仅仅是美观问题。它有着具体的、可衡量的代价。

错误决策

当架构师基于过时的文档做决策时，那些决策可能是错误的。"这个服务流量不大，所以我们可以使用同步依赖"——但文档已经过期了，该服务实际处理的负载是文档记录的 10 倍。

新人上手缓慢

新工程师依赖架构文档来建立心智模型。如果文档是错误的，他们就会建立错误的心智模型。他们编写的代码不符合实际架构。他们提出的问题暴露了他们的困惑，消耗了资深工程师的时间。

事故响应

在生产事故中，架构图应该帮助团队理解影响范围和依赖关系。如果这些图是错误的，团队会浪费宝贵的时间追踪错误的依赖链或遗漏关键的上游系统。

合规和审计失败

在受监管行业中，架构文档通常是合规所需的（SOC 2、ISO 27001、HIPAA）。如果审计人员发现文档与现实不符，这将构成一项发现——可能是严重的发现。

AI Agent 的混淆

随着 AI 编码 Agent 日益普及，它们越来越依赖架构文档来获取上下文。一个读取了过时 C4 模型的 Agent 会生成符合文档化架构而非实际架构的代码。这只会放大漂移，而不是修复它。

如何检测架构漂移

人工审查（传统方法）

最简单的方法是定期人工审查：召集团队，逐一检查架构图，确认它们是否仍然与现实匹配。

适用场景：小团队、简单架构、按季度进行。

失效场景：大型系统、快节奏团队，或者最了解代码的人没有时间参加评审会议。人工审查还容易受到确认偏差的影响——人们倾向于看到他们期望看到的东西。

架构适应度函数

适应度函数由 Neal Ford 和《Building Evolutionary Architectures》一书推广，是验证架构属性的自动化测试：

// 示例：确保 handler 包中没有直接的数据库导入
func TestNoDatabaseImportsInHandlers(t *testing.T) {
    packages := analyzeImports("./internal/handler/...")
    for _, pkg := range packages {
        for _, imp := range pkg.Imports {
            assert.NotContains(t, imp, "database/sql",
                "Handler %s imports database/sql directly", pkg.Name)
            assert.NotContains(t, imp, "gorm.io",
                "Handler %s imports GORM directly", pkg.Name)
        }
    }
}

适应度函数在执行特定规则方面非常强大，但它们需要前期投入来编写和维护。它们检查的是约束条件，而非完整模型。

静态分析工具

ArchUnit (Java)、Deptrac (PHP) 和 go-arch-lint (Go) 等工具可以分析代码结构并强制执行依赖规则：

// go-arch-lint 配置
components:
  handler:
    in: ./internal/handler/
  service:
    in: ./internal/service/
  repository:
    in: ./internal/repository/

rules:
  handler:
    can_depend_on: [service]
  service:
    can_depend_on: [repository]
  repository:
    can_depend_on: []

这些工具非常适合在单个代码库中强制执行分层架构。但它们无法解决跨服务漂移问题，也无法验证架构模型是否与代码匹配。

自动化漂移评分

这正是 Archyl 采用的方法。它不是检查特定规则，而是将整个架构模型与代码库进行验证：

每个文档化的系统是否对应一个代码仓库？
每个文档化的容器是否对应代码库中的一个目录？
每个文档化的代码元素是否引用了一个仍然存在的文件？
每个文档化关系的两端是否仍然有效？

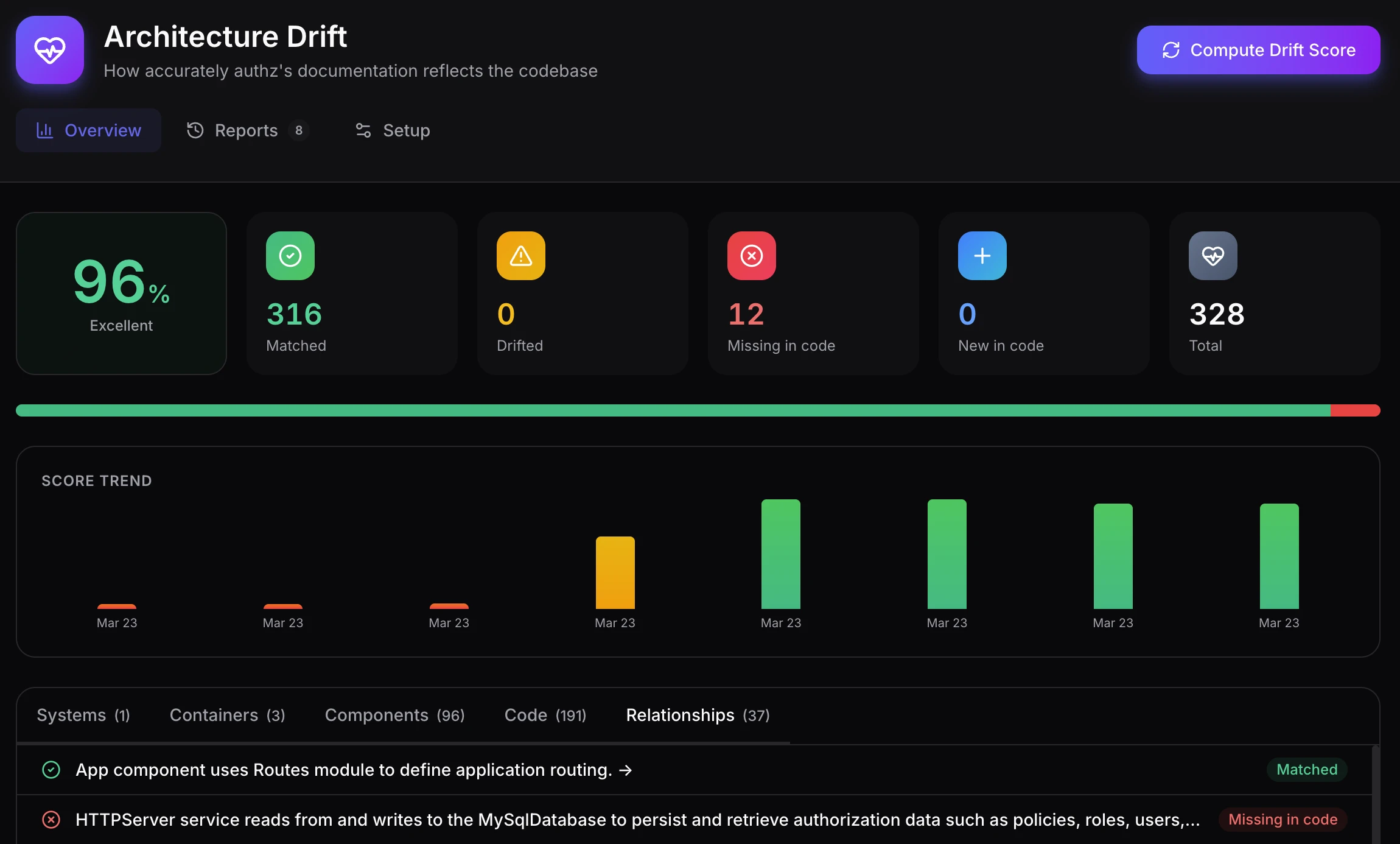

结果是一个漂移评分（0-100）和详细的分解报告，精确显示哪里发生了漂移。这是最全面的方法，因为它验证的是完整模型，而不仅仅是特定约束。

Archyl 漂移检测的核心设计决策：

轻量级。 不消耗 AI token，不读取文件内容。仅通过 Git 服务商 API 进行文件路径存在性检查。这意味着漂移评分只需几秒钟，而非几分钟。

确定性。 相同的代码库、相同的模型，得到相同的评分。不会因 LLM 温度参数或 prompt 工程而产生变化。

低成本。 每次推送都可以运行，无需担心成本。一天计算一百次完全没问题。

可操作。 分解报告精确显示哪些元素发生了漂移，让你清楚知道该修复什么。

如何预防架构漂移

检测是必要的，但还不够。目标是从一开始就防止漂移积累。

将文档更新纳入完成定义

如果代码变更修改了架构，那么 PR 应该包含文档更新。在你的 PR 模板中添加一个复选框：

## 检查清单
- [ ] 测试通过
- [ ] 代码已审查
- [ ] 架构文档已更新（如适用）

这不能捕获所有情况，但它建立了文档是一等可交付成果的期望。

在 CI 中自动化漂移检测

最有效的预防机制是一个当漂移超过阈值时会失败的 CI 门控：

on:
  push:
    branches: [main]

jobs:
  drift:
    runs-on: ubuntu-latest
    steps:
      - uses: archyl-com/actions/drift-score@v1
        with:
          api-key: ${{ secrets.ARCHYL_API_KEY }}
          organization-id: ${{ secrets.ARCHYL_ORG_ID }}
          project-id: 'your-project-uuid'
          threshold: '70'

当构建因漂移评分下降而失败时，就必须有人在合并前修复它。文档准确性变得像通过测试一样不可妥协。

建议从较低的阈值（50-60%）开始，随着团队养成习惯逐步提高。

使用 Architecture-as-Code

当你的架构模型以文本格式定义（Structurizr DSL、Archyl YAML）时，它可以与代码一起进行版本控制。这意味着：

架构变更出现在 Pull Request 中
变更由团队审查
架构演进的历史被记录在 Git 中

这远优于在 GUI 工具中定义的架构，后者的变更是不可见且无法审查的。

设置漂移告警

Archyl 支持漂移事件的 Webhook 告警：

drift.score_computed：每次漂移计算时触发。发布到 Slack 频道以提高可见性。
drift.score_degraded：当评分下降 10 分以上时触发。这是你的预警系统。

将这些告警配置到你的团队监控的频道。意识到问题是采取行动的第一步。

进行架构评审

每月或每季度的架构评审有多重目的：

验证文档化的架构是否仍然与现实匹配
识别自动化工具遗漏的漂移（例如行为漂移）
讨论漂移的组件应该在代码中修复还是在文档中更新
审查和更新可能需要重新考虑的 ADR

采用合规性规则

合规性规则定义了应该始终为真的架构约束：

"前端容器不得依赖数据库容器"
"所有公共 API 必须通过 API Gateway"
"每个服务必须拥有自己的数据库（不共享数据库）"

在 Archyl 中，合规性规则在平台中定义，并通过合规性检查功能强制执行。AI Agent 可以通过 MCP 读取这些规则，并在生成代码时遵守它们。

合规性规则与漂移检测是互补的。漂移检测检查你的模型是否与现实匹配。合规性检查检验现实是否遵循你的规则。

架构漂移 vs. 架构侵蚀

这两个术语相关但不同：

架构漂移是文档与实现之间的偏离。代码本身可能完全没问题——只是文档是错误的。

架构侵蚀是架构本身的退化。代码违反了架构原则，积累了技术债务，变得越来越难以维护。侵蚀是代码质量问题。漂移是文档准确性问题。

它们常常同时发生。当文档漂移时，团队对预期架构失去了认知。没有这种认知，他们就会做出侵蚀架构的变更。漂移助长了侵蚀。

这就是为什么漂移检测的意义超越了文档准确性本身。准确的文档作为参考，可以防止侵蚀。当每个人都能看到预期的架构时，他们更有可能去维护它。

随时间衡量和跟踪漂移

单次漂移评分有用。但趋势更有力量。

建立基线

运行你的第一次漂移计算以确定当前状态。如果评分较低不必恐慌——大多数未主动维护架构文档的团队会看到 40-70% 的评分。

设定目标

制定切合实际的改进目标：

第 1 个月：通过修复最明显的漂移，从基线提升至 60%
第 3 个月：通过将文档更新纳入工作流程，达到 75%
第 6 个月：通过 CI 门控和定期评审，保持在 80% 以上

跟踪趋势

Archyl 存储每次漂移计算及其完整分解。漂移历史视图展示了评分的时间线，让你可以看到：

漂移是随时间好转还是恶化？
某个特定的迭代或发布是否导致了显著下降？
CI 阈值是否有效防止了退化？

庆祝进步

当团队提升了漂移评分时，给予肯定。架构文档是吃力不讨好的工作。让进步可见并得到认可，有助于强化这一行为。

漂移检测在 AI 辅助开发中的角色

AI 编码 Agent 的兴起使漂移检测比以往更加重要。

AI Agent 越来越依赖架构文档来获取上下文。通过 MCP 等协议，Agent 可以在生成代码之前读取你的 C4 模型、ADR 和合规性规则。这使它们更加高效——它们生成的代码符合你的架构，而不是凭猜测。

但这只有在文档准确的情况下才有效。一个读取了过时 C4 模型并基于它生成代码的 Agent，会产生符合错误架构的代码。Agent 放大了漂移而非阻止了它。

漂移检测创建了让 AI Agent 保持诚实的反馈循环：

Agent 通过 MCP 读取架构
Agent 生成代码，使其符合文档化的架构
代码被合并，可能改变了实际架构
漂移检测运行，捕获任何偏离
CI 门控失败，如果漂移超过阈值
团队更新文档以反映现实
Agent 读取更新后的架构——循环闭合

没有第 4 步，循环就是开放的。文档变得越来越虚构。Agent 越来越多地生成符合虚构架构的代码。差距随每次提交而扩大。

漂移检测是闭合这个循环的机制。

开始使用漂移检测

如果你没有架构文档

从 AI 发现开始。将你的代码仓库连接到 Archyl，运行发现功能，审查生成的 C4 模型。这会给你一个大约 70-80% 准确的基线模型。然后设置漂移检测来维持这个准确度。

如果你有现有文档

在支持漂移检测的工具中导入或重新创建你的架构模型。运行第一次漂移计算。评分会精确告诉你当前文档的准确程度——而分解报告会显示你应该首先修复什么。

如果你已经在跟踪漂移

将漂移检测集成到 CI 中。设置阈值。配置告警。开始跟踪趋势。将漂移作为团队指标，而非一次性审计。

无论你从哪里开始

最重要的是开始行动。架构漂移就像技术债务——它会随时间复利增长。你越晚解决它，追赶起来就需要越多的工作。但与技术债务不同的是，漂移检测可以在几分钟内设置好，并立即提供价值。

你的架构文档要么在反映现实，要么没有。现在你可以衡量它究竟是哪种情况了。

了解更多关于架构文档维护的内容：架构漂移评分的工作原理 | 什么是 C4 模型？ | AI 驱动的架构文档。或者免费试用 Archyl，在几分钟内计算你的第一个漂移评分。
